• IC卡水表安裝和使用說明

    2020-08-10


    沈陽佳德聯益能源科技股份有限公司
    感謝您選用沈陽佳德聯益能源科技股份有限公司的物聯網智能閥控水表（NB-IoT）產品，沈陽佳德聯益能源科技股份有限公司是專業從事計量裝置設計與制造，提供智慧水務全面解決方案的高新技術企業。公司總部位于沈陽市蘇家屯區，在北京、天津、上海、寧夏、哈爾濱、太原、濟南、貴州等地設有分支機構，面向全國銷售公司產品、提供服務。
    沈陽佳德聯益能源科技股份有限公司將不斷提高和完善產品技術水平及遠程監控分析系統服務，以產品和服務滿足用戶需求，為推動節能節水事業的發展做出貢獻！
    品質保障：
    該系列產品標準及通過的認證：
    1、 設計、生產執行符合中華人民共和國國家標準GB/T 778-2018 《封閉滿管道中水流量的測量，飲用冷水水表和熱水水表》；
    2、 符合中華人民共和國城鎮建設行業標準CJ/T 133-2012《IC卡冷水水表》；
    3、 中華人民共和國計量器具型式批準證書16F046-21；
    4、 質量管理體系GB/T 19001-2008 / ISO9001：2015標準；
    5、 環境管理體系GB/T 24001-2004 / ISO14001：2015標準；
    6、 職業健康安全管理體系ISO45001：2018標準；
    7、 測量管理體系GB/T 19022-2003 / ISO10012：2003標準。
    重要提示：
    1、 在使用本產品前，請務必先仔細閱讀本說明書。
    2、 請務必妥善保管好本說明書，以便日后能隨時查閱。
    3、 請嚴格按照本說明書進行操作，對于不按照說明書規定使用造成的任何后果，我公司不承擔任何責任。
    4、 本說明書中所列圖案僅作為說明操作示意，并不作為檢驗產品的依據，如實際產品與本說明書不一致，請以實際產品為準，或向我公司咨詢。
    5、 本產品在出廠前經過嚴格檢定，對于用戶私自開殼拆卸造成的損壞，我公司不承擔任何責任。
    6、 如果本產品無法正常操作或正常維修，請聯系我公司或經我公司正式授權的經銷商。
    7、 本產品一經售出后，嚴禁打開鉛封，對于用戶私自打開造成的損壞，我公司不承擔任何責任。

    警告：請嚴格按照本說明書進行操作，避免造成您的相關權利損失！

    _____________________________________________________________________
     安全警告：請遵循這些安全事項并正確使用本產品，避免造成經濟損失和人身傷亡。
    _____________________________________________________________________

    1、本產品為精密測量儀器，請由專業人員進行操作。
    2、請勿更改任何線纜長度，否則會影響產品性能。
    3、請勿使本產品任何線纜接近熱源，否則會使線纜因受熱變形導致絕緣層破損，并引起火災或電擊事故。
    4、產品的任何裸露的螺紋部分，可能會造成皮膚劃傷，請小心操作。
    5、盡量避免在酸性環境下和鹽霧過重的環境中使用，否則會加速產品材料老化并導致產品無法滿足衛生標準。
    6、本產品是精密測量儀器，請勿將其摔落或使其受到撞擊。
    一．概述

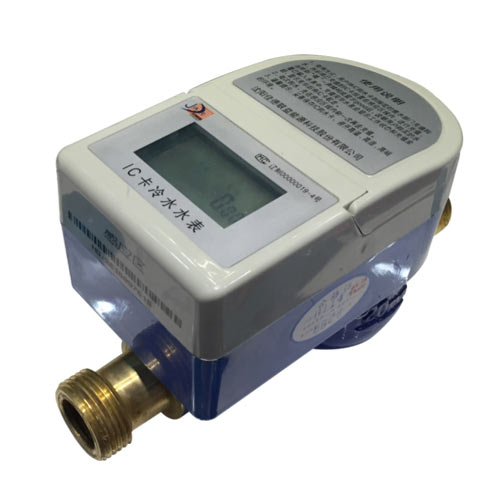

    佳德聯益IC卡冷水表我公司最新開發的高科技機電一體化智能水表，以先進的微電腦控制技術為核心、IC卡技術為信息傳遞媒介而構成的高智能化儀表。它集預付費、自動計量、狀態報警及防止不正當使用等功能于一體；具有計量準確、性能可靠、結構緊湊合理等特點。
    該儀表以旋翼式水表為基表，加裝了新型的低功耗、輸出扭矩大的無壓損電機控制閥門、微電腦控制器。采用先進邏輯加密技術，實行一表一卡，保證了用戶數據安全及可靠。該產品的使用徹底改變了傳統的用水模式，由“先用水、后交費”改變?yōu)?ldquo;先交費、后用水”，極大地方便了小區物業管理部門和水資源管部門的工作。
    1、本產品廣泛適用于單元住宅、樓宇等供水系統。
    2、本產品符合中華人民共和國國家標準GB/T 778-2018 《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》；
    3、本產品符合中華人民共和國城鎮建設行業標準CJ/T 133-2012 《IC卡冷水水表》；
    4、本產品出廠檢定依據中華人民共和國國家計量檢定規程JJG162-2009 《冷水水表》。
    二． 性能指標
    1、 技術指標
    ? 線圈800uH，半徑R＝20mm。
    ? ATMEL－T5577
    ? 平均功耗：<15uA
    ? 抗干擾能力：0～30mm（寫）/0～40mm（讀）（視卡的等級及天線的尺寸）；
    ? 工作溫度： -20℃～70℃
    ? 環境濕度： 5%～85%
    ? 配套電池型號：JSM3642配套電池ER14505M或者ER18505M（功率型）；JSM3747A配套電池型號ER18505(能量型)或者3節1.5V干電池。
    2、 數據應用環境特點
    ? 寫調制方式為脈寬調制；
    ? 讀調制方式為曼徹斯特碼（簡稱曼碼）；
    ? 工作在標準工業頻率100~150KHz(標準125KHz)，只需簡單配上天線，即可發送讀寫命令和接受數據；
    ? 卡片應用級全功能測試（包括：數據頁的讀寫、配置位的改寫、寫密碼及校驗密碼、停止卡等）讀寫卡距離達30mm。
    3、 性能特點
    ? 可支持干簧管或者霍爾采樣。
    ? 非接觸式射頻卡的使用壽命大大提高；
    ? 密閉整體模塊可應用于高濕高溫環境,防水、塵、靜電對電路的損壞；
    ? 電路經優化設計，抗干擾性能強，易于維護；
    ? 卡的使用溫在-40 到 +85 °C；
    ? 卡內嵌全球唯一64 位序列號，具有可追溯性。
    ? 卡內有密碼設置和寫保護，保證數據安全；
    ? 感應距離：無需干簧管或者按鍵觸發喚醒，通過線圈直接感應卡片，性能更加可靠，感應范圍擴大，感應距離為4－30mm。
    三． 技術參數
    項目 技術參數
    靜態功耗 ≤5uA
    準確度等級 2級
    壓力損失 ＜63kPa
    工作壓力（MPa） ≤1.6MPa
    使用條件 冷水水表：0.1℃~40℃；相對濕度≤100%
    電池類型及電壓 鋰電池： 3V-電控水表、斷電關閥水表；
    電池工作時間 ≥6+1年
    安裝方式 臥式表：水平安裝；立式表：豎直安裝
    顯示位數 6位

    四． 流量范圍及顯示范圍
    公稱
    口徑    		 Q4 Q3 Q2 Q1 最小示值 最大示值
    m3/h m3 m3
    DN15 3.125 2.5 0.050 0.03125 0.0001 9999
    DN20 5.0 4.0 0.080 0.05 0.0001 9999
    DN25 7.875 6.3 0.125 0.07875 0.0001 9999

    五． 尺寸參數


    公稱直徑DN 15 20 25

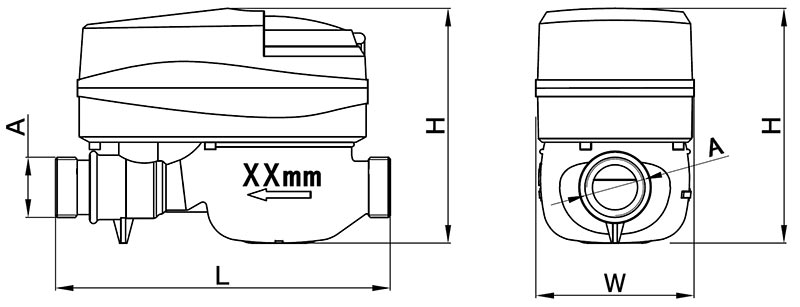

    外形尺寸
    （長×寬×高）    		 165×69×115 195×85×115 225×119×115
    連接螺紋 G G1 G1

    六． 注意事項及處理辦法
    1、剩余水量達到設置的報警量時，屏幕顯示“閥關”。刷用戶卡即可打開閥門繼續用水，直到余量為0時再次關閥。建議刷卡后盡快購水。
    2、剩余水量達到設置的量時（一般為0），屏幕顯示“閥關”，此時刷用戶卡不能再打開閥門，只有重新購水并刷卡后才可打開閥門。
    3、當水表受到外界的強磁干擾時，屏幕顯示“異常”“02”或“Err02”并且關閉閥門，當外界干擾消除后再刷用戶卡即可打開閥門。
    4、當水表檢測到電池欠壓時，屏幕顯示“缺電”并關閉閥門，請及時與管理部門聯系，請勿擅自拆裝。
    5、若因其他原因閥門關閉時，請檢查剩余水量并向水表中刷一次用戶卡，看是否能打開閥門，若不能打開且剩余水量大于關閥量，請及時與管理部門聯系，請勿擅自拆裝。
    6、階梯式水表根據售水部門設定的水價，實時計費、定期結算。
    7、IC卡水表采用一表一卡的工作方式。IC卡可以反復使用，購水時必須攜帶。IC卡如果丟失或損壞，請到售水部門重新申請補卡。
    七． 安裝使用說明
    1、新裝管道務必把管道內沙子、泥沙、麻絲等雜物沖洗干凈后方可裝表，以免造成水表故障。
    2、選用水表規格應以常用流量為宜，不能單憑管道口徑來確定水表的口徑。水表不宜通入帶有腐蝕性的液體，且冷水表禁止通入熱水。
    3、水表安裝時表殼上的箭頭方向必須與水流方向一致，臥式水表安裝必須水平。立式水表的水流方向必須是自下而上。水表安裝位置應能避免暴曬，且便于拆卸和觀察的場所，寒冬季節應采取保溫措施。
    5、水表上方嚴禁擱置任何物品，防止壓壞水表。
    6、水表安裝時，注意水表的連接長度，當兩端管路間距超過水表連接長度時，應修正管路間距，滿足水表連接長度，否則間距過大強行安裝將造成水表連接螺紋端斷裂或管接頭斷裂以及連接螺母的損壞；若水表的兩端管路不在同一軸線上，應通過其他途徑來修正管路在同一軸線上，滿足水表的安裝尺寸。
    7、為計量準確，水龍頭應高于水表。
    8、水表不應直接與管道連接，水表與管道間應通過連接管、密封墊圈、連接螺母連接，拆裝時，切不可用力硬扳，以免扭壞表殼。
    9、安裝具有節水節能的水表時，在進水口一定要用配套專用接管頭，以減少水壓波動引起的水表自轉現象。
    10、由于未嚴格按照安裝注意事項進行安裝，造成水表或其配件的損壞，一切損失由安裝者自負。
    八． 智能卡表的維護
    1、長期使用后，雜物堵塞或零件磨損等原因引起誤差，須檢修后使用。水表上的鉛封用戶不得破壞，發現不正常現象應通知自來水公司或管理部門檢修。
    2、卡殼安裝使用后，應定期巡回檢查表的運行情況和電池電壓是否正常。
    3、卡殼運行幾年后，當顯示屏顯示數據不清晰，可能是電池電量不足，應立即由專門技術人員更換電池。
    4、如發現LCD（液晶顯示屏）顯示亂碼或異常符號標志，請與售水部門聯系。
    5、表屬于計量器具，必須按照國家標準對IC卡水表進行定期檢定，并在檢定時更換電池。
    九． 售后服務承諾
    1、產品自投入生產運行起質保期6年保換，6年保修，并負責終身維護。質保期內非人為損壞由我方免費提供配件并免費進行維修或免費更換水表。電池使用壽命不低于6年，6年內若電池能量耗盡，我方免費更換電池。保修期后水表的維修，配件由買方購買，我方協助買方維修。
    2、保證所供產品完全是嶄新的產品，且所有部件的生產日期為近3個月內。
    3、質保期間如在正常操作情況下，任何機件因設計不當、材質缺陷或制造欠佳等因素而發生故障，我公司在接到通知后，24小時內負責調換或修復至順利運轉。
    4、專業的售前售后服務團隊，隨時為客戶提供供熱計量改造方案設計、產品安裝、維護等技術咨詢服務，提供專業的品質保障服務。
    5、為客戶建檔，并定期進行回訪，實行產品質量跟蹤服務，咨詢客戶產品使用感受，征求產品改進意見。
    6、保證對我公司所有產品提供終身的產品維修和保養服務。
