• 超聲波流量計安裝和使用說明書

    2020-08-10

    感謝您選用沈陽佳德聯益能源科技股份有限公司的超聲波流量計，沈陽佳德聯益能源科技股份有限公司是專業從事計量裝置設計與制造，提供智慧水務全面解決方案的高新技術企業。公司總部位于沈陽市蘇家屯區，在北京、天津、上海、寧夏、哈爾濱、太原、濟南、貴州等地設有分支機構，面向全國銷售公司產品、提供服務。
    沈陽佳德聯益能源科技股份有限公司將不斷提高和完善產品術水平及遠程監控分析系統服務，以產品和服務滿足用戶需求，為推動節能節水事業的發展做出貢獻！
    品質保障：
    該系列產品標準及通過的認證：
    1、 設計、生產執行符合中華人民共和國國家標準；
    2、 符合中華人民共和國城鎮建設行業標準《給排水用超聲流量計》CJ/T 3063-1997
    3、 符合中華人民共和國城鎮建設行業標準《超聲流量計》CJ/T1030-2007；
    4、 中華人民共和國計量器具型式批準證書14F230-21；
    5、 質量管理體系GB/T 19001-2016 / ISO9001：2015標準；
    6、 環境管理體系GB/T 24001-2016 / ISO14001：2015標準；
    7、 職業健康安全管理體系ISO45001：2018標準；
    8、 測量管理體系GB/T 19022-2003 / ISO10012：2003標準。

    重要提示：
    1、 在使用本產品前，請務必先仔細閱讀本說明書。
    2、 請務必妥善保管好本說明書，以便日后能隨時查閱。
    3、 請嚴格按照本說明書進行操作，對于不按照說明書規定使用造成的任何后果，我公司不承擔任何責任。
    4、 本說明書中所列圖案僅作為說明操作示意，并不作為檢驗產品的依據，如實際產品與本說明書不一致，請以實際產品為準，或向我公司咨詢。
    5、 本產品在出廠前經過嚴格檢定，對于用戶私自開殼拆卸造成的損壞，我公司不承擔任何責任。
    6、 如果本產品無法正常操作或正常維修，請聯系我公司或經我公司正式授權的經銷商。
    7、 本產品一經售出后，嚴禁打開鉛封，對于用戶私自打開造成的損壞，我公司不承擔任何責任。

    警告：
    請嚴格按照本說明書進行操作，避免造成您的相關權利損失！

    安全警告：
    _____________________________________________________________________
     請遵循這些安全事項并正確使用本產品，避免造成經濟損失和人身傷亡。
    _____________________________________________________________________
    1、本產品為精密測量?jī)x器，請由專業人員進行操作。
    2、請勿更改任何線纜長度，否則會影響產品性能。
    3、請勿使本產品任何線纜接近熱源，否則會使線纜因受熱變形導致絕緣層破損，并引起火災或電擊事故。
    4、產品的任何裸露的螺紋部分，可能會造成皮膚劃傷，請小心操作。
    5、盡量避免在酸性環境下和鹽霧過重的環境中使用，否則會加速產品材料老化并導致產品無法滿足衛生標準。
    6、本產品是精密測量?jī)x器，請勿將其摔落或使其受到撞擊。

    一．概述
    超聲波流量計是用于計量流經自來水管道的水體積總量的測量?jī)x表，采用時差法超聲測量原理。該儀表集測量、顯示于一體，采用微功耗技術，電池使用壽命長，同時，儀表具有體積小、穩定性好、抗干擾能力強等特點。
    1、本產品廣泛適用于民用住宅、樓宇計量、工業使用等供水系統。
    2、本產品符合中華人民共和國城鎮建設行業標準《給排水用超聲流量計》CJ/T 3063-1997
    3、本產品符合中華人民共和國城鎮建設行業標準《超聲流量計》CJ/T1030-2007；
    二． 技術特點
    1、測量結果精確可靠，根據現場的情況選型和匹配后，佳德聯益超聲波流量計測量精度優于1.0級表。
    2、采用了平衡差分發射和平衡差分接收電路，抗干擾性能和適應性能很大提高。
    3、采用了最新集成電路，電路參數進行了優化，使生產工藝更簡單，而整機可靠性和一致性等性能更加優異。
    4、采用性能優越的超低功耗芯片，使流量計計量結果更加精確、可靠。
    5、采用高品質換能器，換能器通過耐壓耐熱和耐磨損測試和嚴格的頻率篩選，保證信號傳輸穩定可靠。
    6、多種通信方式，實現數據遠傳，便于遠程抄表。
    7、超長的數據記錄時間，可達24個月，具有斷電保護功能，斷電數據不丟失。
    8、用穩定可靠的抗干擾電路設計，產品具有較強的抗干擾能力，在電磁干擾環境中，不影響整機的計量性能。
    9、采用全密封設計，結構緊湊，支持分體安裝，防護等級可達IP68，可長期在惡劣環境中有效計量。
    10、采用進口高度集成專用芯片，超低功耗、高可靠性設計和專業制造手段，抗干擾能力強，采用先進的全自動貼片焊接工藝。
    11、具有故障提示功能和泄漏檢測功能。

    三、技術參數
    項目 參數
    材質 銅、不銹鋼、碳鋼、球墨鑄鐵
    傳感器型式 單聲道、雙聲道、四聲道
    被測介質 水、污水及其他均勻質液體，并充滿被測管道
    準確度等級 1.0級
    管徑范圍 DN20～DN300
    最高允許工作壓力 1.6MPa
    工作環境 -10℃～+45℃，≤85%（RH）
    介質環境 溫度0℃～95℃
    輸出信號 4-20mA、累計脈沖、RS-485、M-bus、RS-232等
    輸入信號 光電接口
    按鍵 磁感應鍵盤
    連接方式 DN15-DN40為螺紋連接，DN50及以上為法蘭連接。
    顯示器 液晶8位數字+提示符，自動診斷提示
    顯示內容 瞬時流量(m³/h)，累積流量(m³)，累積運行時間h，
    日期(年-月-日)，時鐘(時:分:秒)，儀表地址等
    數據存儲 采用E2PROM存儲累積流量等計量信息，斷電后數據可永久保存
    測量周期 檢定狀態：4次/秒；正常狀態:2次/秒
    工作電源 電池供電，3.6V(一節電池可連續工作6年以上)
    功耗 ＜0.8mW
    防護等級 IP68


    四． 流速范圍及顯示范圍
    1.小口徑超聲波流量計
    公稱直徑DN(mm) 15 20 25 32 40
    總長度 165 195 225 260 300
    流速范圍 0.5m/s～5m/s
    始動流量qs(l/h) 2 2 2 5 7
    2.大口徑超聲波流量計
    公稱直徑DN(mm) 50 65 80 100 125 150 200 250 300
    總長度L（mm） 200 200 225 250 250 300 350 400 450
    流速范圍 0.5m/s～5m/s
    始動流量(m³/h) 0.01 0.06 0.09 0.1 0.2 0.5 0.8 1 2
    五． 尺寸參數

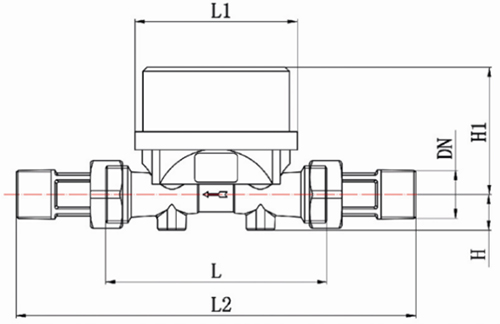

    1.小口徑超聲波流量計


    公稱口徑 DN（mm） 15 20 25 32 40
    總長度 L（mm） 165 195 225 260 300
    表頭長度 L1（mm） 88 88 88 88 88
    表頭寬度 B（mm） 88 88 88 88 88
    帶活接的總長度 L2（mm） 260 300 350 385 430
    表螺紋 Inch GB G 1B G 1B G 1B G2B
    表接頭螺紋 Inch R R R1 R1 R1
    高度 H1（mm） 67 69 74 84 94
    重量 kg 0.8 0.8 1.29 1.8 3
    高度 H（mm） 32 32 34 34 40

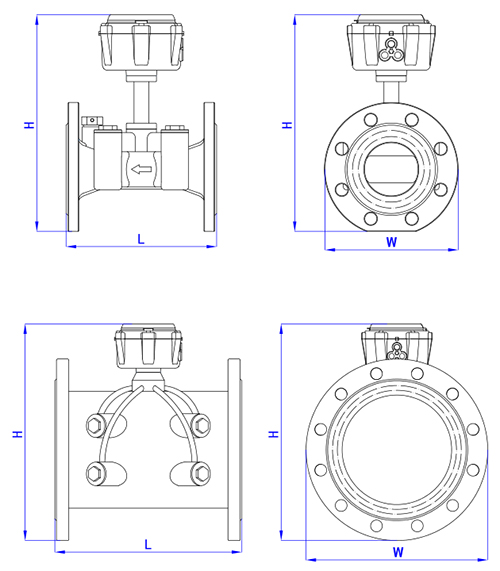

    2.大口徑超聲波流量計

    單位：mm
    公稱通徑 表長（L） 表高（H） 表寬（W） 螺栓孔數 螺栓規格
    DN50 200 280 120 4 M16
    DN65 200 300 140 4 M16
    DN80 225 340 200 8 M16
    DN100 250 360 220 8 M16
    DN125 250 380 250 8 M16
    DN150 300 405 285 8 M20
    DN200 350 410 340 12 M20
    DN250 450 465 405 12 M24
    DN300 500 520 460 12 M24
    DN350 500 575 520 16 M24
    DN400 500 640 580 16 M27
    六． 安裝要求
    1、 選擇流量計的口徑，應根據安裝地點的瞬時流量大小而定。
    2、 安裝位置要避免暴曬、冰凍、污染、潮濕和水淹，以便拆裝和抄表，在有冰凍期間，除將流量計和水管包扎外，不用時把流量計進水端閥門關閉，出水端放水閥和水龍頭打開，可防止流量計因冰凍膨脹損壞。建議安裝在專用流量計箱內。
    3、 流量計水平或豎直向上安裝，箭頭方向與水流方向相同。
    4、 新裝管道務必把管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝流量計，以免造成流量計故障。
    5、 超聲波流量計前后管段上建議安裝有閥門，方便以后檢修。
    6、 更換電池必須由專業人員操作。
    7、 超聲波流量計上、下游要安裝必要的直管段或等效的整流器。上游直管段的長度不小于20D，下游直管段長度不小于10D（D為超聲波流量計公稱直徑），對于彎管或離心泵所引起的渦流現象，必須在直管段前加裝整流器，避開磁場較強的地方。
    9、超聲波流量計安裝時，應注意超聲波流量計下游管道出水口高出超聲波流量計0.5m以上，以防超聲波流量計型腔內積聚空氣造成計量不準確。
    10、超聲波流量計在安裝的時候要與水泵、電控柜保持距離。

    七． 操作說明

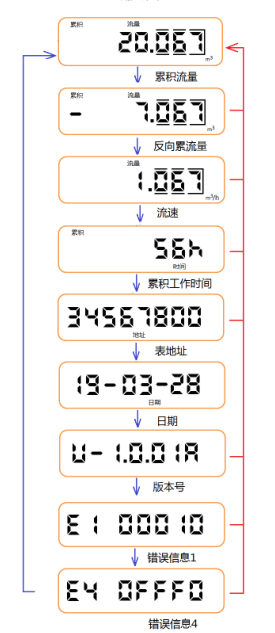

    使用磁棒在磁感應處短劃1秒即可進行切換界面，界面功能如圖所示。
    八． 售后服務
    1、保證所供產品完全是嶄新的產品，且所有部件的生產日期為近3個月內。
    2、質保期間如在正常操作情況下，任何部件因設計不當、材質缺陷或制造欠佳等因素而發生故障，我公司在接到通知后，24小時內負責調換或修復至順利運轉。
    3、專業的售前售后服務團隊，隨時為客戶提供供熱計量改造方案設計、產品安裝、維護等技術咨詢服務，提供專業的品質保障服務。
    4、為客戶建檔，并每季度進行回訪，實行產品質量跟蹤服務，咨詢客戶產品使用感受，征求產品改進意見。
    5、保證對我公司所有產品提供終身的產品維修和保養服務。
