• 感謝您選用沈陽佳德聯益能源科技股份有限公司的NB-IoT物聯網水表，沈陽佳德聯益能源科技股份有限公司是專業從事計量裝置設計與制造，提供智慧水務全面解決方案的高新技術企業。公司總部位于沈陽市蘇家屯區，在北京、天津、上海、寧夏、哈爾濱、太原、濟南、貴州等地設有分支機構，面向全國銷售公司產品、提供服務。
    沈陽佳德聯益能源科技股份有限公司將不斷提高和完善產品技術水平及遠程監控分析系統服務，以產品和服務滿足用戶需求，為推動節能節水事業的發展做出貢獻！
    品質保障：
    該系列產品標準及通過的認證：
    1、 設計、生產執行符合中華人民共和國國家標準GB/T 778-2018 《封閉滿管道中水流量的測量，飲用冷水水表和熱水水表》；
    2、 符合中華人民共和國城鎮建設行業標準CJ/T 224-2012《電子遠傳水表》；
    3、 中華人民共和國制造計量器具許可證遼制00000019-3號；
    4、 中華人民共和國計量器具型式批準證書16F007-21；
    5、 質量管理體系GB/T 19001-2016 / ISO9001：2015標準；
    6、 環境管理體系GB/T 24001-2016 / ISO14001：2015標準；
    7、 職業健康安全管理體系ISO45001：2018標準；
    8、 測量管理體系GB/T 19022-2003 / ISO10012：2003標準。
    重要提示：
    1、 在使用本產品前，請務必先仔細閱讀本說明書。
    2、 請務必妥善保管好本說明書，以便日后能隨時查閱。
    3、 請嚴格按照本說明書進行操作，對于不按照說明書規定使用造成的任何后果，我公司不承擔任何責任。
    4、 本說明書中所列圖案僅作為說明操作示意，并不作為檢驗產品的依據，如實際產品與本說明書不一致，請以實際產品為準，或向我公司咨詢。
    5、 本產品在出廠前經過嚴格檢定，對于用戶私自開殼拆卸造成的損壞，我公司不承擔任何責任。
    6、 如果本產品無法正常操作或正常維修，請聯系我公司或經我公司正式授權的經銷商。
    7、 本產品一經售出后，嚴禁打開鉛封，對于用戶私自打開造成的損壞，我公司不承擔任何責任。
    警告：
    請嚴格按照本說明書進行操作，避免造成您的相關權利損失！
    安全警告：
    _____________________________________________________________________
     請遵循這些安全事項并正確使用本產品，避免造成經濟損失和人身傷亡。
    _____________________________________________________________________
    1、本產品為精密測量儀器，請由專業人員進行操作。
    2、請勿更改任何線纜長度，否則會影響產品性能。
    3、請勿使本產品任何線纜接近熱源，否則會使線纜因受熱變形導致絕緣層破損，并引起火災或電擊事故。
    4、產品的任何裸露的螺紋部分，可能會造成皮膚劃傷，請小心操作。
    5、盡量避免在酸性環境下和鹽霧過重的環境中使用，否則會加速產品材料老化并導致產品無法滿足衛生標準。
    6、本產品是精密測量儀器，請勿將其摔落或使其受到撞擊。
    一．概述

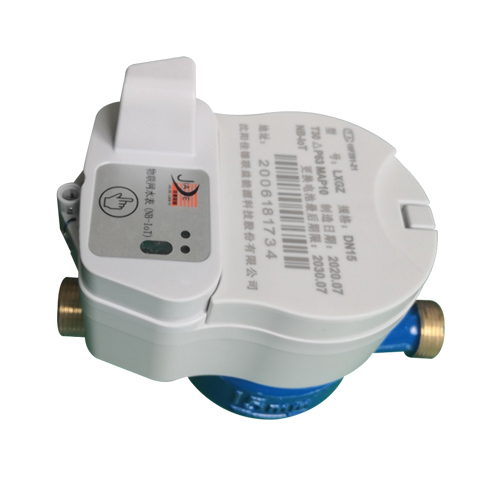

    NB-IoT物聯網水表是用于計量流經自來水管道的水體積總量的測量儀表，產品采用低功耗設計。同時，該產品能通過NB-IoT無線通訊傳輸數據，施工、維護方便，實現無人抄表。
    1、本產品廣泛適用于單元住宅等小型工業用水和家庭用水供水系統。
    2、本產品符合中華人民共和國國家標準GB/T 778-2018 《封閉滿管道中水流量的測量，飲用冷水水表和熱水水表》；
    3、本產品符合中華人民共和國城鎮建設行業標準CJ/T 224-2012 《電子遠傳水表》；

    二． 技術特點
    1. 產品機械計量及其它性能要求滿足GB/T 778.1~3—2018 B級標準，電子裝置符合CJ/T 224-2012《電子遠傳水表》標準。
    2. 采用先進的數據編碼及校驗方式，通訊可靠性高。
    3. 滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，總線引腳ESD保護超過10kV，達到行業領先水平。
    4. 產品與計算器之間由磁性傳動字輪和指針組合顯示，具有計數方便、長期保持清晰和防冰凍的優點。
    5. 產品有干式和濕式結構兩種。干式結構的計數機構真空密封、表度盤字輪不受水質影響，讀數永久清晰；濕式水表始動流量較小，計量精度更高。
    6. 針對總線開路、短路、空閑等故障有合理的保護措施。
    7. 配合智能抄表和監測軟件平臺，可進行遠程讀取表內數據。
    8. 支持遠程升級。
    9. 內置國密加密芯片。
    10. 階梯水價支持遠程更新。
    11. 支持邊緣計算。
    12. 支持用水特征。

    三． 技術參數
    項目 參數
    執行標準 GB/T 778-2018、CJ/T 224-2012
    量程比 Q3/Q1=100（Q3=2.5m3/h）
    最大工作壓力 1.0MPa
    工作環境條件 溫度：-5~+45℃，濕度≤93%RH
    最大允許誤差 低區（Q1≤Q＜Q2）：±5%，高區（Q2≤Q≤Q4）：±2%
    管徑 DN15-DN25
    數據顯示方式 機械累計顯示、網絡遠程顯示
    Q3下的壓力損失 ≤63kPa

    四． 流量范圍及顯示范圍
    公稱
    口徑    		 Q4 Q3 Q2 Q1 最小示值 最大示值
    m3/h m3 m3
    DN15 3.125 2.5 0.040 0.025 0.0001 9999
    DN20 5.0 4.0 0.064 0.04 0.0001 9999
    DN25 7.875 6.3 0.101 0.063 0.0001 9999
    五． 尺寸參數


    單位：mm
    公稱通徑 連接螺紋（A） 表長（L） 表寬（W） 表高（H）
    DN15 G 165 90 160
    DN20 G1 195
    DN25 G1 225

    六． 安裝要求
    1、 選擇水表的口徑，應根據安裝地點的流量大小而定，且不宜使用熱水（除經改制外）。
    2、 安裝位置要避免暴曬、冰凍、污染、潮濕和水淹，以便拆裝和抄表，在有冰凍期間，除將水表和水管包扎外，不用時把水表進水端閥門關閉，出水端放水閥和水龍頭打開，可防止水表因冰凍膨脹損壞。建議安裝在專用水表箱內。
    3、 水表必須水平安裝，使字面朝上，箭頭方向與水流方向相同。
    4、 新裝管道務必把管道內的石子、泥沙、麻絲等雜物沖洗干凈再裝水表，以免造成水表故障。
    5、 為了計量準確，水龍頭應高于水表。
    6、 若水表裝在鍋爐進水管處，應防止熱水回流燙壞水表。
    7、 水表不應直接與管道連接，水表與管道間應通過接管，密封墊圈，連接螺母連接。拆裝水表時，切不可用力硬板，以免扭壞表殼。
    8、 水表長期使用，管道內雜質鐵銹等會堵塞過濾網或進水表內，使水表誤差增大或影響正常運轉，最好每隔三年洗一次，并重新校驗，但不要自行拆裝。
    9、 不用水時，如有微小走動是由于管路中水流壓力不夠穩定或有其它原因所引起。

    七． 配件
    隨同每只水表附帶管接頭、連接螺母及密封圈各2件，使用說明書、合格證各1件。隨同每套系統提供相應的安裝維護手冊，軟件操作指南等有關資料。

    八． 遠傳調試
    NB數據上報，觸發條件：
    定時上報：默認上報周期為1天，平臺可配置
    觸摸按鍵觸發上報：長按2 秒以上，松手之后再輕觸短按確認開啟NB 模組電源。

    九． 售后服務承諾
    1、NB-IoT物聯網水表產品自投入生產運行起質保期6年，并負責終身維護。質保期內非人為損壞由我方免費提供配件并免費進行維修或免費更換NB-IoT物聯網水表。NB-IoT物聯網水表電池使用壽命不低于6年，6年內若電池能量耗盡，我方免費更換電池。保修期后NB-IoT物聯網水表的維修，配件由買方購買，我方協助買方維修。
    2、保證所供產品完全是嶄新的產品，且所有部件的生產日期為近3個月內。
    3、質保期間如在正常操作情況下，任何機件因設計不當、材質缺陷或制造欠佳等因素而發生故障，我公司在接到通知后，24小時內負責調換或修復至順利運轉。
    4、專業的售前售后服務團隊，隨時為客戶提供供熱計量改造方案設計、產品安裝、維護等技術咨詢服務，提供專業的品質保障服務。
    5、為客戶建檔，并每季度進行回訪，實行產品質量跟蹤服務，咨詢客戶產品使用感受，征求產品改進意見。
    6、保證對我公司所有產品提供終身的產品維修和保養服務。
